BEDIENUNGSANLEITUNG CARTE IEEE 1394 FIREWIRE® PCI #F5U502EA BELKIN
Drei zusätzliche FireWire-Anschlüsse für ihren Computer
DE
Einleitung 1
Ubersicht 2
Merkmale 2
Technische Daten. 2
Verpackungsinhalt 2
Empfohlene Mindest-Systemanforderungen: 2
Hardware-Installation 3
Software-Installation 9
Treiberinstallation unter Windows 98 SE 8
Treiberinstallation unter Windows 2000 11
Treiberinstallation unter Windows ME. 12
Informationen 15
Herzlichen Glückwunsch zum Kauf der Belkin IEEE-1394 PCI-Karte. Sie können Ihr Windows® 98 SE, Windows® 2000 oder Windows® ME-System damit um zwei FireWire-Anschlüsse mit 400 Mbit/s erweitern und so die blitzschnelle Übertragungsrate und die Plug&Play-Benutzerfreundlichkeit von FireWire-Geräten der{nachsten Generation nutzen
DE
Merkmale
Drei externe IEEE 1394-Anschlisse mit 400 Mbit/s
- Entspricht dem Standard IEEE 1394a 5 Rev5
- Zusätzlicher internet Stromanschluss
- IT/AT FIFO-Puffer - 4k/2k
- IR/AR FIFO Puffer - 4k/2k
Technische Daten
- Entspricht dem Standard OHCI 1.0
- Entspricht den Standards PCI 2.1 und 2.2
Verpackungsinhalt

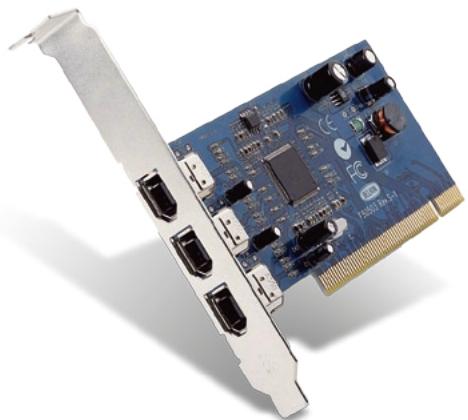

Belkin IEEE 1394 PCI-Karte
- Installations-CD
Benutzerhandbuch
Empfohlene Mindest-Systemanforderungen:
266-Mhz-Pentium II-Prozessor
32-Megabytes-Arbeitsspeicher
- Ein freier PCI-Steckplatz (PCI 2.1)
- Windows® 98 SE, Windows® 2000, Windows® ME
- Schalten Sie den Computer aus, und stecken Sie alle angeschlossenen Geräte ab.
DE

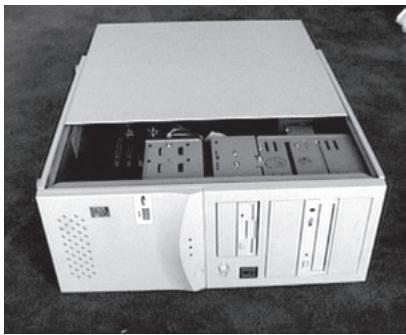

- Öffnen Sie das Computergehäuse. Genaue Anweisungen hierzu finden Sie in Ihr Computerhandbuch. Berühren Sie ein beliebiges Stück blankes Metall am Computergehäuse, um etwaige statice Ladung von sich abzuleiten, die den Computer oder die FireWire-Karte beschädigten können.

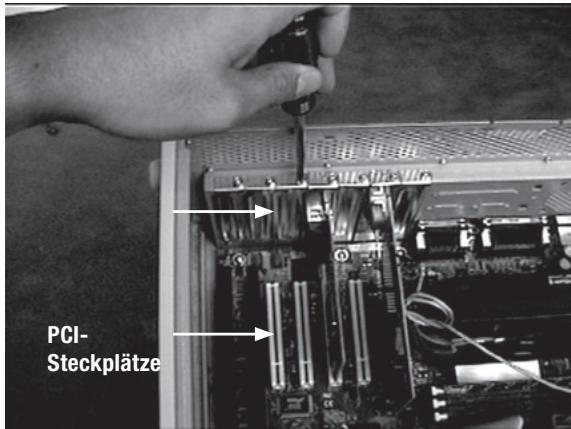

- Suchen Sie die PCI-Steckpläte auf der Hauptplatine Hisnes Computers. Sie können einen beliebigen freiien PCI-Steckplatz verwenden. Entfern Sie die Metalschiene, die die Rückwandöffnung für den ausgewählten PCI-Steckplatz abdeckt. Möglicherweise benötigen Sie einen Kreuzschlitz schraubendreher, um Schrauben zu entfernen. Siehe hierzu die Abbildung unter.
- Nehmen Sie die FireWire-Karte aus dem Antistatik-Beutel. Berühren Sie die Karte nur an der Metalleinbauschiene, nicht an den vergoldeten Kartenrand-Steckverbindern! Stecken Sie die Karte in den PCI-Steckplatz ein, undchten Sie die Rückwand-Einbauschiene sorgfältig am Computergehäuse aus. Achten Sie darauf, dass die Goldkontakte vollständig in den Steckplatz eingesteckt sind.
DE
- Sichern Sie die Karte mit der Schraube, mit der die RückwandAbdeckung befestigt war.
- (Optional) Wenn Sie mehrere busgepeiste FireWire-Geräte an die Belkin IEEE 1394 PCI-Karte anschließen möchten, müssen Sie eventuell eine zusätzliche Stromversorgung installieren, die über den Rechner gespeist wird. Hierzu schlieben Sie einen freiem Festplatten-Stromstecker an die entsprechende Buchse auf der PCI-Karte an.

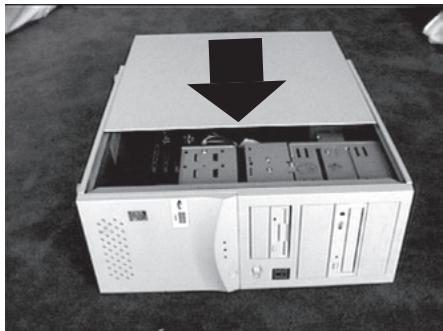

- Schlieben Sie das Computergehäuse.
- Schlieben Sie alle Peripheriegeräte wieder an den Computer an, und schalten Sie dann das System ein
DE
Treiberinstallation unter Windows 98 SE
- Windows 98SE startet den Hardware-Assistenten und erkennt die IEEE 1394 PCI-Karte als „PCI OHCI compliant IEEE 1394 Host Controller". Klichen Sie auf „Next" (Weiter).
- Wahlen Sie „Search for the Best Driver for your device (Recommended)" (Nach dem besten Treiber für das Gerät suchen [empfohlen]). Klichen Sie auf „Next" (Weiter).
- Hebem Sie die Markierung aller Kontrollkastchen auf. Klichen Sie auf Next" (Weiter).
- Windowsucht jetzt in der Treiberdatenbank nach dem richtigen Treiber. Klicken Sie auf „Next" (Weiter).
- Möglicherweise werden Sie jetzt dazu aufgefordert, die Windows 98 SE Installations-CD einzulegen. Ist dies der Fall, legen Sie die CD-ROM ein, und klichen Sie auf „OK".
- Die Treiberinstallation ist damit abgeschlossen. Klichen Sie auf „Finish" (Fertig stellen).
DE
Treiberinstallation unter Windows 2000
- Windows 2000 startet den Hardware-Assistenten und erkennt die IEEE 1394 PCI-Karte als „PCI OHCI compliant IEEE 1394 Host Controller".
- Windows installiert den richtigen Treiber automatisch und fordert Sie auf, das System neu zu starten. Klichen Sie auf „Yes" (Ja). Die Installation ist damit abgeschlossen. Die IEEE 1394 PCI-Karte steht nach dem Neustart von Windows zur Verfügung.
Treiberinstallation unter Windows ME
- Windows ME startet den Hardware-Assistenten und erkennt die IEEE 1394 PCI-Karte als „PCI OHCI compliant IEEE 1394 Host Controller". Wahlen Sie die Option „Automatisch nach dem besten Treiber suchen (Empfohlen)". Klicken Sie auf „Next" (Weiter).
- Windowsucht jetzt nach dem richtigen Treiber und installiertihn. Klichen Sie auf „Finish" (Fertig stellen).
- Windows installiert den richtigen Treiber automatisch und fordert Sie auf, das System neu zu starten. Klichen Sie auf „Yes" (Ja). Die Installation ist damit abgeschlossen. Die IEEE 1394 PCI-Karte stehen nach dem Neustart von Windows zur Verfügung.
DE
DE
FCC-Erklärung
KONFORMITÄTSERKLÄRUNG ZUR EINHALTUNG DER FCC-BESTIMMUNGEN ÜBER ELEKTROMAGNETISCHE VERTRÄGLICHKEIT
Wir, Belkin Corporation, eine Gesellschaft mit Sitz in 501 West Walnut Street, Compton, CA 90220, USA, erklaren hiermit in alleiniger Verantwortung, dass diesen Produkt mit der Artikelnr.
F5U502/F5U503, auf das sich diese Erkräung bezieht,
in Einklang mit Teil 15 der FCC-Bestimmungen steht. Der Betrieb unterliegt den beiden folgenden Bedingungen: (1) Dieses Gerätarf schädigende Störungen nicht verursachen, und (2)这点es Gerätmustujedeswerte Störungannemien, einschließlich der Störungen, die einen unerwänschten Betrieb verursachen können.
CE-Konformitätserklarung
Wir, Belkin Components, erklären alleinvernantlich, dass das Produkt F5U02/F5U03, auf das sich these Erklärung bezieht, der Europeanum für die electromagnetische Vertragslichkeit EN50081-1 und der Europeanum für die Störfestergigkeit EN50082-1 1192 entspricht.
Eingeschränkte Lebenslange Herstellergarantie von Belkin Corporation
Belkin Corporation gewährleistet hiermitt, dass diese Produkt während seiner gesamtlichen Lebensdauer keine Verarbeitungs- und Materialiefahr aufweisen wird. Bei Feststellung eines Fehlers wird Belkin das Produkt nach eigenen Ermessen entwender kosten lerepairieren oder austrauschen, sofern es während des Garantiezeitraums ausreichend frankiert an den autorisierten Belkin-Händler zurückgegeben wurde, bei dem es erworben wurde. Ein Kaufnahweis kann verlangt werden.
These Garantie erstreckt sich nicht auf die Beschäftigung des Produkts durch Unfall, missbrächliche, unsachgemäß oder feherfahige Verwendung der Anwendung. Ebeno ist die Garantie unwirksam, wenn das Produkt ohne schriftliche Genehmigung durch Belkin verändert oder wenn eine Belkin-Seriennummer ententiert oder unkennlich gemacht wurde.
VOR SOTHERHENDEN GARANTIEBEDINGUNS UNRECHTSEBEHELFE SCHLIESSEN ALLE AnderEN GEWAHRIEISTUENUNRECHTSBEHELFE-OB MUNDLICH ODR SCHRIFTLICH,ausDRUCKLICH ODER KONKLUDENT-AUS UNTDRETEN AN DEREN STELE.BELKIN UBERNIMMT INSBSODNERDE KEINERLEI KONKLENTE GEWAHRIEISTUEN,U.AA.UACH KNEE GEWAHRIESTUUNG DER EIGNG FUR EINEN BESTIMTEN ZWECK ODER DER HANDELSUBLICHEN QUALITAT.
Kein Handlher, Bevollmächtigter bzw. Verteurer oder Mitarbeiter von Belkin ist fugft, diese Gewährleistungsregelung in irgendeiner Weise abzüren und zu ergänzern.
BELKIN HAFTET NICT FOR BESONDE, DURING ZUFALL EINGETRETNE OER FOLGSCHADEN AUFGRUND DER VERLETZUNG EINER GEMAHRLEISTING OER NACH MASSGABE EINER AnderEN RECHTSLEHRE (U.A. FÜR ENTGANGENE GWINNE, AUSFALLZEITEN, GESCHÄFTS- ODER FIRMENWERTINBussen ZW. BESCHÄDIGUN, NEUPROGRAMMIERUNG OER WIEDERHERSTELLUNG VON PROGRAMMEN OER DATEN NACH SPEICHERUNG IN OER NUTZUNG IN VERBINDUNG MIT BELKIN-PRODUKTEN).
Belkin Corporation
501 West Walnut Street
Compton, CA, 90220-5221, USA
+1 310 898 1100
+1 310 898 1111 Fax
Belkin Ltd.
Wenn Sie weitere Informationen oder technischen Support benötigen, besuchen Sieitte unsere Website: www.belkin.com.
Entsorgung alter Geräte in Privathaushalten in Ländern der europäischen Union:
Weitere Information führen Sie unter www.belkin.com/environmental
© 2006 Belkin Corporation. Alle Rechte vorbehalten. Alle Produktnamen sind eingetragene Marken der angegebenen Hersteller. Mac OS und Mac sind Marken der Apple Computer, Inc., die in den USA und anderen Ländern eingetragen sind.
